製品一覧

溶断用CAD/CAMシステム

ANS WIN

IT導入補助金2021対象!最大450万円の補助金が受け取れます。
Windows11 対応

切断現場の要求を徹底追及!

業界トップの導入実績と永年のサポートで培われたノウハウで、NC切断を強力にバックアップします。

国内メーカーの各種切断機(ガス、プラズマ、レーザー等)に対応し、それぞれの詳細な条件を設定することが可能です。

ANSWINイメージ

高性能CAD/CAMソフト

切断部品の作成からネスティング、切断経路を経て、NCデータの出力までを一貫して処理するWindows対応の溶断用CAD/CAMシステムです。

高速ネスティングや加工ノウハウを盛り込んだ機能を使って、NCデータを短時間で作成することができます。

また、各種管理資料も充実しており、作業計画やコスト管理などにも役立たせることができます。

なお、コマンドはすべてメニュー形式で表示されるため、複雑な設定は必要なく、初心者でもスムーズに操作する事ができます。

ANS WINイメージ

部品作成 ~ 部品登録(部品管理)を一気に加速!

自社開発の2次元汎用CADを搭載。テンキーとマウス操作だけで、円弧が絡み合う複雑な部品もスピーディーに作図できます。

全ての部品は専用データベースへ登録・保存されますので、リピート部品等、過去に登録した部品は必要な時、必要なだけ検索し、呼び出すことが出来ます。

部品作成

部品作成

部品登録

部品登録

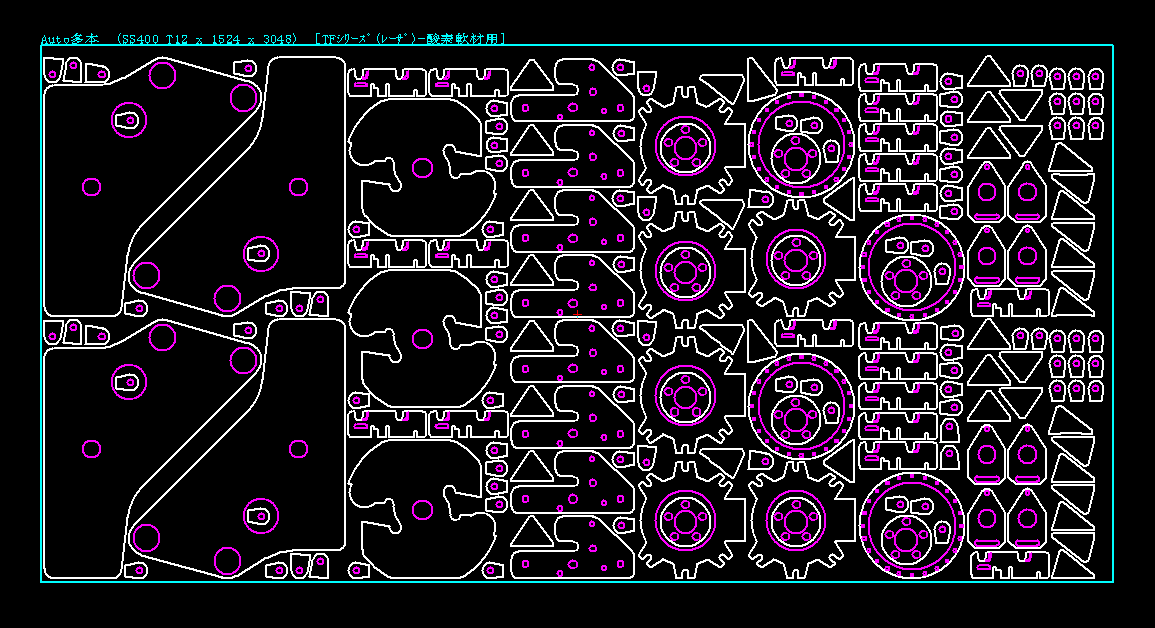

多機能ネスティングでさらに歩留まりアップ!

最適な板取を最短の時間で実現しました。

部材の孔や、隙間にも配置でき、最高の歩留まりでネスティングが行われます。

また、ガス溶断機のトーチ本数を指定すれば、多本トーチを考慮したネスティングも行え、部品のペアリング、矩形配置も思いのまま行えます。

どれも2~3秒以内で処理が可能です。

自動ネスティング(1本)

自動ネスティング(1本)

自動ネスティング(多本)

自動ネスティング(多本)

自動ネスティング(千鳥)

自動ネスティング(千鳥)

自動ネスティング(残材)

自動ネスティング(残材)

切断ノウハウを組み込んでさらに省力化!

ネスティング処理された結果図に対して、切断効率や熱歪を考慮して、切断経路を自動的に作成できます。

部品間の間隔を自動的に認識して、ピアシングエリア(半径)を考慮した切込み、切逃げのパターンを配置します。

また、切込み、切逃げのパターンは3モード(通常・オーバーラン・オンライン)の選択が行えますので、部品の形状や配置に応じた切断経路を、自動的に作成します。

自動経路を一瞬で作成して、対話でじっくり修正して、最良の切断経路を作成できます。

切断経路イメージ

ネットワークシステム

Windowsの最大のメリットは強力なネットワークにあります。

インターネットを通じて、客先とデーターのやり取りを行ったり、社内ネットワークで、切断機に切断データー(NC)を直接転送することが出来ます。

また、ピアシングや切断巾等の切断マスター、残材の情報等、ネットワーク上でオペレータ同士で共有化できます。

●ANS SERVER
各種データをサーバーで一元管理できます。複数台ご使用のお客様にお勧めです。

●DNC SERVER
各NC切断機をDNCサーバーへアクセスすることでNCデータを取込めます。

イメージ

推奨環境

OS
Windows 8.1 Professional(64bit)
windows 10 Professional(64bit)
Windows 11 Professional(64bit)
CPU
インテル Core i5以上を推奨
メモリ
4GB以上を推奨
ディスク容量
250GB以上の空き領域
解像度
1280×1024以上

ANSWINシリーズ機能比較

No 機能 ANSWIN-WIDE ANSWIN-2000 ANSWIN-880
1 自動ネスティング オプション
2 フリーネスティング
3 多本ネスティング
4 対話ネスティング
5 エリアネスティング
6 再ネスティング
7 自動切断経路 オプション
8 マルチネスティング(複数図面間)
9 半自動切断経路
10 簡易切断経路
11 対話切断経路(共通切断・連続切断含む)
12 切断経路編集
13 ピアシングパターン登録・呼出
14 補助動作設定
15 部品管理
16 素材管理
17 残材管理
18 各種管理資料出力 オプション
19 部品の間隔移動・複写
20 線種・線色のユーザー設定
21 切板パターン登録・呼出
22 ダイレクトチェンジ・定型機能
23 溶接・折り曲げ線用自動マーキング(線・文字)
24 NCデータ受信・図形変換
25 データ変換(DWG)
26 データ変換(DXF)
27 データ変換(JIP-CL)
28 自動部品登録
29 端材切断経路(レーザー用)
30 自動寸法
31 フレームプレーナー用マーキン
32 デジタイザ対応 オプション オプション
33 V開先切断対応(プラズマ・レーザー) オプション オプション
34 ドリルデータ出力 オプション オプション
35 ロールプランシステム オプション オプション
36 製缶用展開システム オプション オプション オプション
37 ネットワーク対応(クラウド対応・ライセンス一括管理機能) オプション オプション オプション
38 ホスト連携 オプション オプション オプション
39 合わせマーキング出力(十字・四角) × ×
40 先孔用データ作成 × ×
41 ピアス(切出し位置)複写機能 × ×
42 部品編集機能(形状変更、キリ孔変更、不可文字対応) × ×
43 データ一括作成機能(各加工機用のデータを一括作成) × ×
44 工事管理(データベース管理) × ×
45 縮代考慮 × ×

★:追加機能あり ●:対応 ×:非対応 オプション:追加で対応可能
